جلسه دوم:

آموزش کلید دوپل

سلام دوستان خوب من، چطورید؟ دماغ تون چاق؟ این جلسه می خواهیم بریم برای نصب کلید دوپل، کلید دوپل چیست؟
کلیدی هست که برای روشن و خاموش کردن دولامپ(دو مصرف کننده) از یک نقطه استفاده می شود. مثلا می خواهیم از یک نقطه هم لامپ های سقف سالن و هم مهتابی دیواری سالن را خاموش یا روشن کنیم، لازم است از کلید دوپل استفاده کنیم.
در مدار کلید دوپل یا مراحل سیم کشی ساختمان ابتدا لوله کشی را انجام می دهیم ، بعد سیم کشی را اجرا می کنیم در اینجا اول به سراغ مسیر لوله کشی می رویم.
سوال:
چرا به جای کلید دوپل از دو عدد کلید تک پل استفاده نمی کنیم؟
_معلوم است به جای دو عدد کلید تک پل، یک عدد کلید دوپل خریداری می کنیم.
_در ضمن در مصرف سیم، لوله برق و قوطی کلید برق صرفه جویی می شود.
_فضای نصب کلید هم کمتر گرفته می شود.

آموزش لوله کشی کلید دوپل

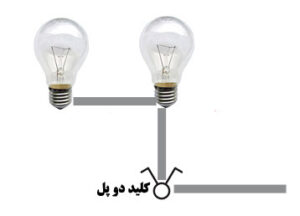

رایج ترین روشی که برقکارها برای کاهش مصرف لوله و سیم نول به روش بالا لوله گذاری می کنند. به این صورت که یک لوله برق (معروف به لوله ارتباطی) به کلید دوپل وارد می شود. آنگاه یک لوله از کلید دوپل به نزدیکترین لامپ وصل می شود و سپس از لامپ اول به لامپ دوم هم یک لوله دیگر قرار می گیرد.
روش دوم برای لوله گذاری کلید دوپل به این صورت است که می توانید از هر کدام از لامپ ها یک لوله جدا به کلید دوپل وصل کنید. تنها مشکل این روش مصرف بیشتر سیم و لوله برق است.
اگر با مشکلی برخورد کردید می توانید با لمس کردن اورژانس برق تلفنی می توانید با کارشناسان ما در ارتباط باشید و از آنها راهنمایی بخواهید.

نقشه سیم کشی کلید دوپل

حالا طریقه سیم رد کردن در این لوله ها را بررسی می کنیم. به تصویر پایین نگاه کنید، از کلید دوپل تا اولین لامپ، سه رشته سیم به رنگهای قهوه ای مشکی آبی رد شده است. از لامپ اول تا لامپ دوم دو رشته سیم به رنگ های آبی و قهوه ای رد شده است. و از لوله ارتباطی که برق را وارد مدار می کند، دو رشته سیم به رنگ های قرمز و آبی رد شده است.

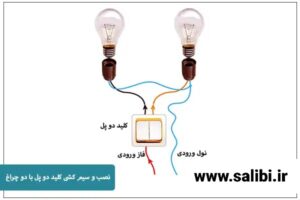

همانطور که می بینید سیم نول را برای هر دو لامپ مشترک در نظر گرفته‌ایم، و این باعث صرفه جویی در مصرف سیم نول می شود. پس نقشه سیم کشی کلید دوپل به صورت زیر خواهد بود.

در پشت کلید دو پل ۳ پیچ (یا اصطلاحاً ۳ ترمینال اتصال) جهت اتصال سیم های برق وجود دارد. که رنگ یکی از آنها طلایی است و رنگ دو تای دیگر نقره ای است. طبق تصویر بالا سیم فاز ورودی (سیم قرمز) به پیچ طلایی رنگ وصل می شود و دو سیم دیگر که در تصویر بالا با رنگ قهوه ای و مشکی مشخص شده‌اند به پیچ های نقره ای وصل می شوند. اصطلاحاً به پیچ طلایی رنگ، ترمینال مشترک و به دو پیچ نقره ای رنگ، ترمینال غیر مشترک گفته می شود. در صورتی که کلیدها در حالت روشن قرار بگیرند، ترمینال های غیرمشترک با ترمینال مشترک تماس پیدا می‌کنند. و جریان برق از ترمینال مشترک به ترمینال های غیر مشترک حرکت خواهد کرد.

نکته :

همان طور که مشاهده می کنید سیم نول به هیچ کدام از ترمینال های کلید دوپل وصل نمی شود و مستقیماً به هر دو مصرف کننده (لامپ) وصل شده است. و برای همیشه، حتی زمانی که لامپ ها خاموش هستند با سرپیچ لامپ ها در اتصال است.
به این خاطر برقکارها سیم نول را برای هر دو لامپ مشترک در نظر می گیرند تا در مصرف سیم نول صرفه جویی شود.

لوله گذاری، سیم کشی، سرهم بندی کلید دوپل

حالا تصویری کامل از مدار لوله گذاری و سیم کشی و سرهم بندی کلید دوپل را به شما نشان می دهم که یک رشته سیم ارت هم وجود دارد که تا الان چیزی در مورد آن نگفته ایم. فقط این را بدانید که اسم این سیم، هادی حفاظتی یا ارت است و به رنگ زرد با خط های سبز راه راه است روی سیم زرد کشیده شده است و باید در تمام لوله های برق کلیدها و پریزها قرار گیرد. این هادی حفاظتی نقشی در روشن شدن لامپ ها ندارد و فقط جهت حفاظت افراد و تجهیزات است.
اگر با مشکلی برخورد کردید می توانید با لمس کردن اورژانس برق تلفنی می توانید با کارشناسان ما در ارتباط باشید و از آنها راهنمایی بخواهید.

مدار کامل کلید دوپل

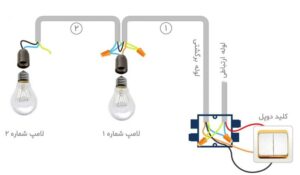

در شکل بالا ما کلید دوپل را از داخل قوطی کلید خارج کرده‌ایم تا شما بتوانید سیم های پشت کلید را هم ببینید. همینطور که می‌بینید، مسیر لوله گذاری‌ها به این صورت است: یک لوله برگشتی از کلید دوپل تا لامپ شماره ۱ امتداد پیدا کرده، آنگاه از لامپ شماره ۱ تا لامپ شماره ۲ هم یک لوله برق دیگر نصب شده است. یک لوله ارتباطی هم برق کل این مدار را تامین می‌کند.
آنطور که پیداست، از داخل لوله ارتباطی، ۳ رشته سیم قرمز، آبی، زرد/سبز وارد قوطی کلید شده و از طریق لوله برگشتی شماره ۱، چهار رشته سیم به رنگهای مشکی، قهوه‌ای، آبی و زرد/سبز(سیم زرد همان سیم ارت است که یک خط سبز باریک نازک روی سیم کشیده شده است) از قوطی کلید تا لامپ شماره ۱ امتداد پیدا کرده‌اند. و برعکس شکل قبلی یکی از لوله‌های برگشتی حذف شده و در عوض لامپ شماره ۲ که نزدیک لامپ شماره ۱ است، نول و ارت خود را از سیم‌های لامپ شماره ۱ می‌گیرد. در این حالت سیم ارت و نولِ هر ۲ لامپ، تا محل لامپ شماره ۱، مشترک خواهد بود و این باعث صرفه جویی در مصرف سیم ارت و نول می‌شود. در ضمن چند متری هم مسیر لوله‌گذاری کمتر می‌شود، زیرا معمولا فاصله لامپ دوم تا لامپ اول، کمتر از لامپ دوم تا کلید است و این یعنی صرفه جویی در مصرف لوله برق.
اکنون تمرکز خود را بگذارید بر روی سیم مشکی رنگی که فاز لامپ شماره ۲ را تامین می‌کند. این سیم از یکی از ترمینالهای نقره‌ای کلید دوپل شروع شده است و بدون اینکه قطع شود از کنار لامپ شماره ۱، دور زده و وارد لوله‌ی شماره ۲ شده است و مسیرش را ادامه داده تا به لامپ شماره ۲ وصل شده است. البته خیلی‌ها برای راحتی در مرحله سیم کشی، سیم مشکی را در پشت لامپ شماره ۱ قطع می‌کنند، ولی باید بعدا در مرحله نصبیات دوباره آنها را با کانکتور به هم وصل کنند.

پس یکبار دیگر سیم های متصل به کلید دو پل را مرور می‌کنیم، یک سیم قرمز رنگ از لوله ارتباطی آمده و به ترمینال طلایی رنگ کلید وصل شده است، دو رشته سیم قهوه‌ای و مشکی هم از داخل لوله برگشتی شماره ۱ آمده اند و هر کدام به یکی از ترمینال های نقره ای رنگ پشت کلید وصل شده‌اند.

مدار کلید دوپل برای چهار لامپ

حالا فرض کنید که می خواهید با یک کلید دو پل، ۴ لامپ را روشن کنید، بطوری که با فشار دادن هر کدام از شستی های کلید، ۲ تا از لامپ ها روشن شود. در این صورت نقشه سیم کشی آنها را بصورت زیر برای شما ترسیم می‌کنیم.

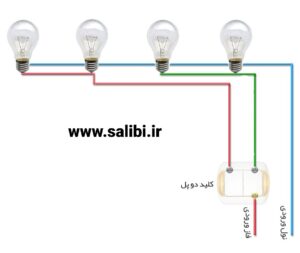

مدار کلید دوپل با چهار لامپ

طبق تصویر بالا، سیم نول بین تمام لامپ ها مشترک است. و همانطور که می بینید به هیچ کدام از ترمینال های کلید وصل نشده است. و هر ۲ لامپ از یک سیم فاز تغذیه می‌شوند. یعنی ۲ لامپ سمت چپ از سیم قرمز رنگ و ۲ لامپ سمت راست از سیم سبز رنگ تغذیه می شوند.

سخن پایانی

در این مقاله شما را با چگونگی سیم کشی، لوله کشی و سرهم بندی کلید تک پل آشنا کردیم. یادتان باشد که از پرداخت مبالغ هنگفت جهت سیم کشی برق ساختمان به افراد مختلف بپرهیزید، جهت سیم کشی برق ساختمان می توانید به نیروهای متخصص و باتجربه ما اعتماد کنید و در اسرع وقت، می توانید از طریق فروشگاه اینترنتی صلیبی یا www.salibi.ir اقدام نمایید؛ یا از طریق واتساپ با شماره 09173067138 و 07136416278 ارتباط برقرار نمایید.
یا از طریق تماس به آنلاین برق، (شماره های بالا) شما را در راهنمایی سیم کشی ساختمان یاری تان می کنیم. و هرگونه مشکل در زمینه برق ساختمان داشتید می توانید از کارشناسان ما کمک بگیرید 24 ساعته پاسخگوی شما عزیزان خواهند بود.
