جلسه اول:

آموزش کلید تک پل

کلید تک پل وسیله ای است كه از آن برای قطع و وصل كردن از یک نقطه استفاده می شود. این کلید و همه کلیدهای مورد استفاده در برق ساختمان، در واقع بر سر راه جریان برق و سیم منتهی به مصرف كننده ها قرار می گیرند.

چند نکته مهم در مورد کلید تک پل:
_کلید همیشه در مسیر سیم فاز قرار می گیرد.
_کلید تک پل دو پیچ دارد برای اتصال برق که پیچ به رنگ مسی،سیم فاز به آن وصل میشه و پیچ به رنگ نقره ای (سیم برگشتی) که از لامپ میاد بهش وصل میشه.

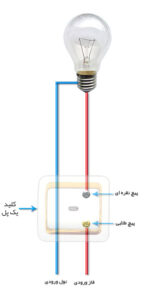

همانطور که در شکل می بینید کلید در مدار به صورت سری وصل می شود.
_در کلید های تک پل ورودی و خروجی سیم ها مهم نیست. ولی برای کلید دوپل این قضیه باید رعایت شود.
_بهتر است سیم فاز، مثل تصویر بالا به پیچ کف پلاتین سرپیچ (مغزی سرپیچ) و نول هم به پیچ پلاتین بدنه وصل شود. چون این امکان وجود دارد که قسمت بدنه سرپیچ در هنگام تعویض لامپ با دست فرد برخورد کرده و فرد دچار برق گرفتگی شود.
_نکته دیگر آن شوک الکتریکی است که به لامپ وارد میشه و باعث سوختن لامپ می شود.

سیم کشی کلید تک پل

همان طور که می دانید طریقه لوله گذاری برای کلیدهای تک پل به این صورت است که ابتدا یک لوله ارتباطی که سیم فاز و نول از داخل آن رد شده وارد کلید می شود، آنگاه از کلید، یک لوله برق (پی وی سی یا خرطومی) به لامپ وصل می شود.
همان طور که در شکل بالا مشاهده می کنید، سیم نول از پشت کلید تک پل رد شده است و به هیچ کدام از ترمینال های کلید وصل نشده است. به احتمال زیاد اگر یک کلید تک پل را باز کنید، در پشت آن، دو یا چند سیم را می بینید که با چسب برق یا کانکتور به همدیگر وصل شده اند، آن سیم ها همگی نول هستند. که فقط از پشت کلید ها رد می شوند و به مصرف کننده می روند.
آنگاه سیم فاز ورودی به پیچ طلایی رنگ وصل شده و از پیچ نقره ای رنگ یک سیم به عنوان فاز برگشتی به لامپ می رود.

لوله گذاری برای کلید تک پل

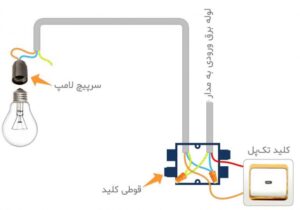

حالا سیم های مدار تک پل را داخل لوله های برق قرار می‌دهیم تا ببینیم مسیر سیم ها و لوله ها به چه صورت خواهد شد.

همانطور که می بینید در قوطی کلید، ۲ لوله برق وارد شده است، لوله سمت راست که سه رشته سیم به رنگ های قرمز، آبی و زرد که یک خط سبز دارد(به این رنگ سیم، سیم ارت می گویند)، لوله ارتباطی نام دارد و لوله سمت چپ که سه رشته سیم قهوه ای، آبی و زرد/سبز دارد، لوله برگشتی می گویند. سیم زرد/سبز سیم ارت یا هادی حفاظتی است و با وجود اینکه در روشن و خاموش شدن لامپ هیچ تاثیری ندارد ولی طبق قوانین برق ساختمان باید در داخل تمام لوله های برق قرار بگیرد، خواه بخواهد استفاده شود، خواه نخواهد استفاده شود.

مابقی مسیرهای سیم کشی مانند شکل بالا است و نیازی به توضیح ندارد.
