آموزش رایگان سیم کشی، لوله کشی و سرهم بندی کلید صلیبی(کراکس)

جلسه چهارم:

کلید صلیبی

وقتی نام کلید صلیبی را می شنوم یادم به فروشگاه اینترنتی خودم می اندازد، چرا که هر چه اسم برای آدرس سایت انتخاب می کردیم یک نفر این نام را انتخاب کرده بود و بالاخره به خودم گفتم چرا آدرس اینترنتی فروشگاه را صلیبی نگذاریم، بعدها خیلی ها به تصور اینکه ما مسیحی هستیم این اسم را گذاشتیم، حتی دوستان هم تعجب کرده بودند ولی من از روی کلید صلیبی آدرس اینترنتی فروشگاه را فروشگاه صلیبی انتخاب کردیم.
بگذریم برگردیم به کلید صلیبی خودمان، این کلید دیگر در ساختمان استفاده نمی شود. و به ندرت دیده می شود ولی به عنوان یک برقکار بهتر است با این مدار هم آشنایی داشته باشید.
کلید صلیبی در ظاهر دقیقا مثل کلید تک پل هست ولی مکانیزم داخل آن متفاوت است.اگر خواستیم لامپ یا هر وسیله برقی دیگری را بیش از دو نقطه راه اندازی کنیم از این کلید استفاده می شود.
گفتیم که از این کلید یا بهتر بگوییم از این مدار ، جهت خاموش و روشن کردن یک یا چند لامپ (یا هر وسیله برقی) از چندین نقطه استفاده می شود.
فرضاً یک سوله داریم که طول زیادی دارد و میخواهیم به فاصله هر ۱۰ متر روی دیوار سوله، یک کلید برق نصب کنیم تا با استفاده از آنها، از هر کدام از این کلیدها روشنایی سوله را کنترل کنیم. ( این یک فرض است زیرا برای روشنایی سوله ها راه های بهتری وجود دارد).

نکته:
کلید صلیبی بین دو کلید تبدیل قرار می گیرد، شما هر تعداد کلید صلیبی خواستید می توانید بین دو کلید تبدیل قرار دهید.

لوله کشی برق کلید صلیبی

ابتدا لوله گذاری برق را آموزش می دهیم بعد سیم کشی آن

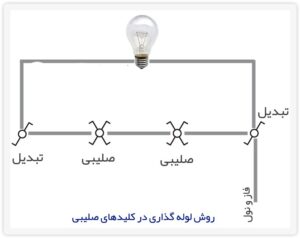

در لوله گذاری شکل بالا مهم نیست که “لوله ارتباطی” ابتدا به کدام یک از کلیدهای تبدیل وارد شود. منظورم از لوله ارتباطی همان لوله ای است که فاز و نول اصلی را وارد این مدار می کند.
راستی اگر بچه ها در مدار لوله کشی ، سیم کشی و حتی سرهم بندی کلید صلیبی سوالی داشتید یا هر سوال دیگری در مورد برق ساختمان می توانید با مشاوران تلفنی برق ما در ارتباط باشید در مورد هر زمینه از برق شما را یاری دهند.۲۴ ساعته جوابگوی سوالات شما خواهند بود.

همان‌طور که مشاهده می‌کنید، ۲ کلید صلیبی در شکل بالا قرار گرفته اند و در ابتدا و انتهای این مدار هم یک کلید تبدیل قرار گرفته است. وجود این ۲ کلید تبدیل در این مدار الزامی است و اگر نباشند این مدار کامل نخواهد شد. در شکل بالا به هر تعداد که بخواهید می توانید کلید‌های صلیبی را افزایش دهید و به صورت سری کنار هم نصب کنید.

سیم کشی کلید صلیبی
حالا دیگه نوبتی هم باشه نوبت سیم کشی و سرهم بندی کلید صلیبی
هست.

همان طور که مشاهده می کنید، سیم نول مستقیم به مصرف کننده وصل شده است.

سیم فاز ابتدا وارد ترمینال طلایی رنگ از کلید تبدیل اول می شود، و از دو ترمینال نقره ای رنگی که در کلید تبدیل است، به دو ترمینال ورودی کلید صلیبی وصل می شود. از کلید صلیبی اول دو سیم خارج شده و به دو ترمینال ورودی کلید صلیبی دوم وصل می شود. و از دو ترمینال خروجی کلید صلیبی دوم، دو سیم به دو ترمینال نقره ای رنگ از کلید تبدیل آخر وصل می شود. از ترمینال طلایی رنگ کلید تبدیل آخر هم یک سیم به مصرف کننده وصل می شود.

نکته:
همیشه در سیم کشی ساختمان سیم قرمز را فاز و سیم آبی را نول می گیرند.

مکانیزم کلید تبدیل و کلید صلیبی

در اینجا یادآور شوم که به کلید صلیبی، کلید کراکس هم گفته می شود.

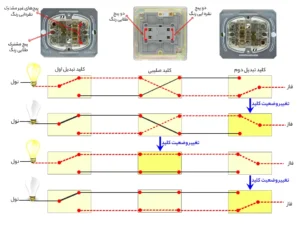

با توجه به شکل بالا، مکانیزم تغییر حالت هر کدام از کلیدهای تبدیل و صلیبی را نشان می دهدکه درکدام حالت لامپ روشن و خاموش می باشد.
پس متوجه شدیم که کلیدهای صلیبی دارای ۴ کنتاکت (ترمینال اتصال) هستند. ترمینال‌های ورودی در کلید های صلیبی معمولاً نقره ای رنگ و ترمینال‌های خروجی معمولاً طلایی رنگ هستند. گاهی اوقات این ترمینال‌ها به صورت ضربدری و گاهی هم به صورت دو به دو در یک راستا در داخل کلید صلیبی قرار گرفته اند.

سخن پایانی

در این مقاله شما را با آموزش رایگان سیم کشی، لوله کشی و سرهم بندی کلید صلیبی آشنا کردیم. یادتان باشد که از پرداخت مبالغ هنگفت جهت تعمیر برق ساختمان به افراد مختلف بپرهیزید، جهت رفع اتصالی یا عیب یابی می توانید به نیروهای متخصص و باتجربه ما اعتماد کنید و در اسرع وقت، می توانید از طریق فروشگاه اینترنتی صلیبی یا www.salibi.ir اقدام نمایید؛ یا از طریق واتساپ با شماره 09173067138 و 07136416278 ارتباط برقرار نمایید.
یا با مشاوره برق تلفنی جهت رفع مشکل تان از کارشناسان ما کمک بخواهید، ۲۴ ساعته پاسخگو شما خواهند بود.
